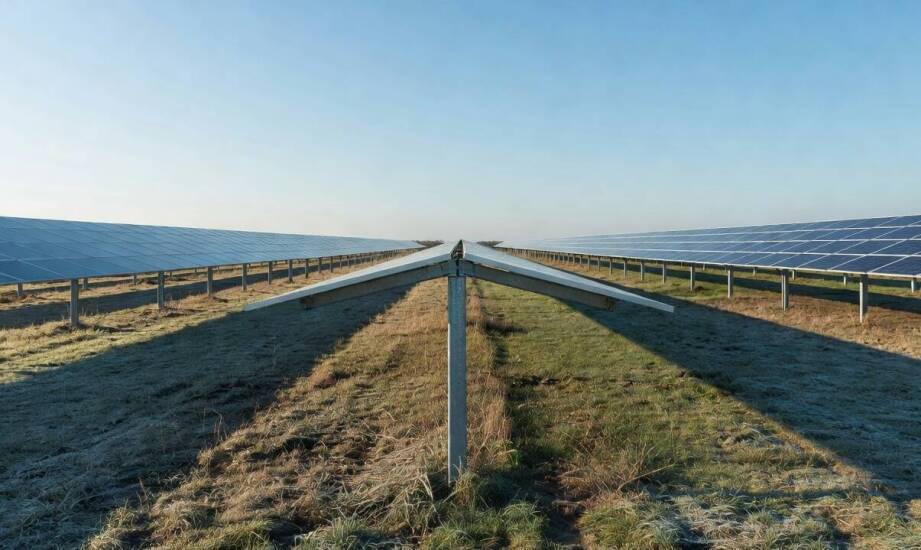

Jak układ stołów w gruncie wpływa na serwis, stabilność i wykorzystanie działki

W projekcie instalacji fotowoltaicznej na konkretnej działce projektant staje przed technologicznym dylematem dotyczącym ostatecznego zagęszczenia stołów. Musi wybrać między maksymalizacją liczby modułów na wydzielonym terenie a zachowaniem szerokich korytarzy, które ułatwiają późniejszy dostęp serwisowy. Taka decyzja przestrzenna bezpośrednio wpływa na stabilność mechaniczną całego układu, koszty wdrożenia i wydatki eksploatacyjne. Każdy wielkoskalowy system solarny wymaga precyzyjnego dopasowania geometrii elementów mocujących do lokalnych warunków gruntowych oraz specyfiki klimatycznej przypisanej do danego regionu.

Wpływ układu podpór na sztywność instalacji

W klasycznej konstrukcji jednopodporowej cały ciężar stołu opiera się wyłącznie na jednym, centralnym rzędzie pali. Moment zginający, który jest generowany przez napór wiatru i fizyczną wagę szklanych modułów, uderza bezpośrednio w ten główny ciąg nośny. Taka mechanika działania wymusza przyjęcie znacznie większego obciążenia jednostkowego i zastosowanie głębszego zakotwienia słupa w ziemi. Z kolei układ dwupodporowy skutecznie rozkłada siły naprężenia na dwa równoległe rzędy profilów stalowych. Zjawisko to odczuwalnie redukuje momenty zginające w pojedynczym elemencie i wielokrotnie zwiększa sztywność geometryczną całego stołu. W praktyce tak zbudowany szkielet pozostaje stabilny wobec punktowego osiadania ziemi i drobnych odchyłek powstałych w trakcie prac kafarowych. Różnica w zachowaniu statycznym uwidacznia się zwłaszcza przy stromych kątach nachylenia paneli, wysokich rzędach oraz na równinach o podwyższonej ekspozycji na wiatr.

Wybór konkretnego schematu inżynieryjnego mocno rzutuje na globalne zużycie materiału, zapotrzebowanie na stalowe łączniki oraz całkowite tempo prac terenowych. Dobrze dobrane konstrukcje naziemne do fotowoltaiki w wariancie z jedną nogą nierzadko narzucają konieczność produkcji masywniejszych profili. Wymuszają one dodatkowo głębsze wbijanie pali, aby instalacja w pełni bezpiecznie oparła się silnym wichurom. Model opierający się na układzie dwupodporowym podwaja liczbę otworów fundamentowych, lecz pozwala na wykorzystanie węższych przekrojów przy jednoczesnym zachowaniu bezkompromisowej nośności całej ramy. Zagęszczenie elementów pionowych wydłuża czas przygotowania gruntu i skręcania stężeń krzyżowych. Pomiary statyczne i badania nośności prowadzone przez spółkę W&H udowadniają, że mocno rozbudowane układy szkieletowe stanowią najbezpieczniejsze rozwiązanie na obszarach o niejednorodnym podłożu geologicznym.

Jak rozstaw stołów wpływa na zacienienie i serwis

Kierunek ułożenia elementów krzemowych oraz odległość wytyczona między poszczególnymi rzędami decydują o zasięgu cienia przesuwającego się wewnątrz elektrowni. Bezpieczny dystans zapobiegający drastycznemu spadkowi wydajności w okresie zimowym wylicza się na podstawie indywidualnych założeń projektowych. Obliczenia te zależą ściśle od końcowej wysokości ramy montażowej, gabarytów zastosowanych paneli oraz dokładnej szerokości geograficznej obszaru inwestycji. Maksymalne zagęszczenie szkieletów nośnych podnosi łączną moc zainstalowaną na jednym hektarze, ale jednocześnie pogarsza naturalną cyrkulację powietrza chłodzącego elektronikę. Zauważalnie większy odstęp między palami ułatwia z kolei wyznaczenie szerokich ciągów komunikacyjnych przeznaczonych do maszynowego koszenia trawy i zautomatyzowanego mycia powłok aktywnych. Zapas wolnego miejsca zapewnia swobodny przejazd ciężkich pojazdów technicznych w trakcie realizacji procedur diagnostycznych i naprawczych.

Systemy wbijane bezpośrednio w ziemię stanowią jedyny racjonalny wariant budowy w przypadku komercyjnych, wielkoobszarowych farm solarnych. Taki schemat posadowienia ułatwia skierowanie całej połaci dokładnie na południe z zachowaniem optymalnego kąta ekspozycji, ignorując naturalne nierówności topograficzne. Zastosowanie do wytwarzania ram wysokogatunkowej stali Magnelis gwarantuje profilom nośnym bardzo wysoką odporność na niszczące procesy korozyjne w mokrym środowisku glebowym. W trakcie obróbki na elementach hutniczych formuje się samoregenerująca powłoka cynkowo-aluminiowo-magnezowa, która skutecznie i trwale zabezpiecza ostre krawędzie cięcia oraz fabryczną perforację przed groźnym utlenianiem. Właściwie zabezpieczona podbudowa przyspiesza wykonywanie cyklicznych pomiarów elektrycznych falowników, a także chroni dolną krawędź konstrukcji przed korozją wywołaną kontaktem z wilgotną roślinnością.

Ostateczny rzut elementów układu mocującego na wyznaczonym gruncie musi pogodzić wymaganą sztywność konstrukcyjną z późniejszą wygodą eksploatacji i przemyślanym zagospodarowaniem przestrzeni. Niezawodnie funkcjonująca instalacja solarna wymaga przeprowadzenia zaawansowanej analizy naporu wiatru, testów zwięzłości gleby oraz symulacji potrzeb operacyjnych techników utrzymania ruchu. Skupienie się wyłącznie na jednym parametrze inżynieryjnym nie wystarczy do zagwarantowania pełnego bezpieczeństwa. Odpowiednie wyważenie wyliczeń statycznych z zaplanowaną siatką dróg serwisowych sprawia, że mechaniczna podbudowa utrzyma sprzęt do konwersji energii w nienaruszonym stanie przez kilka kolejnych dekad.
